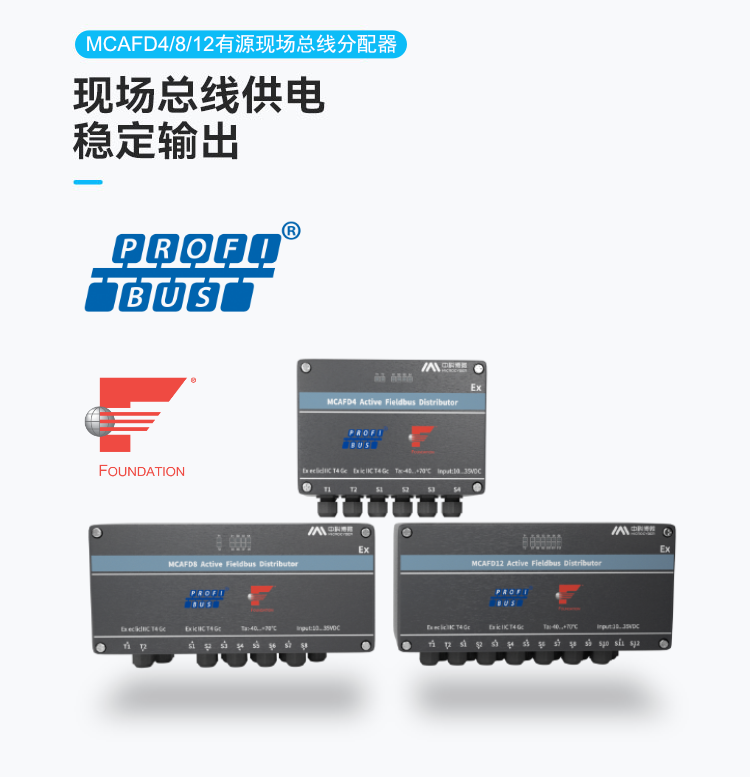

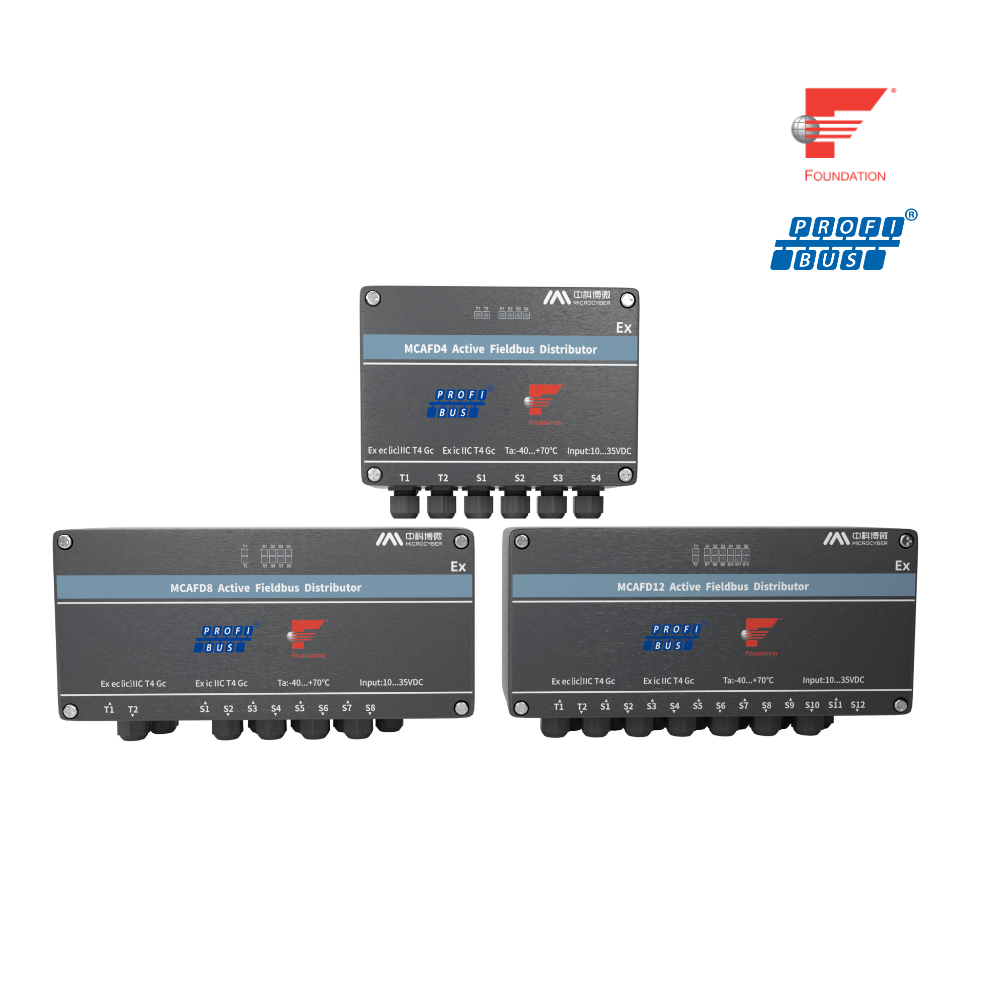

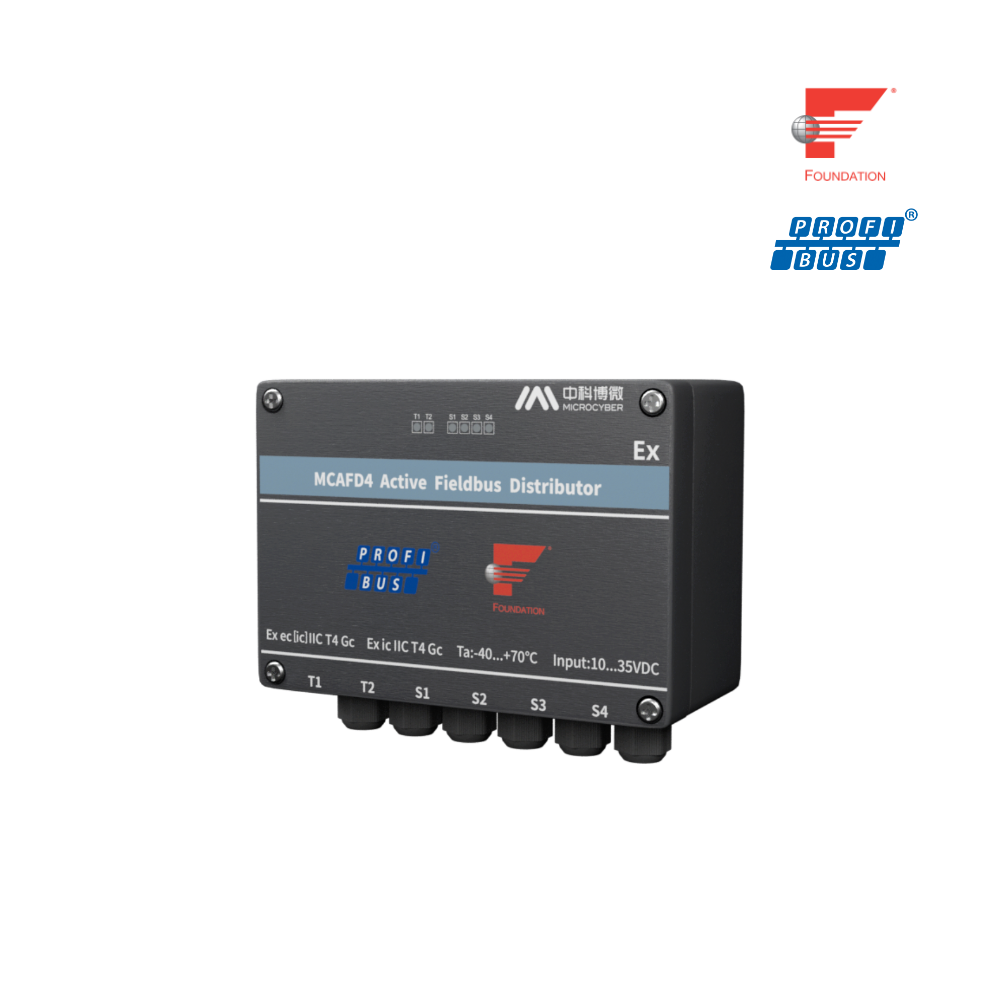

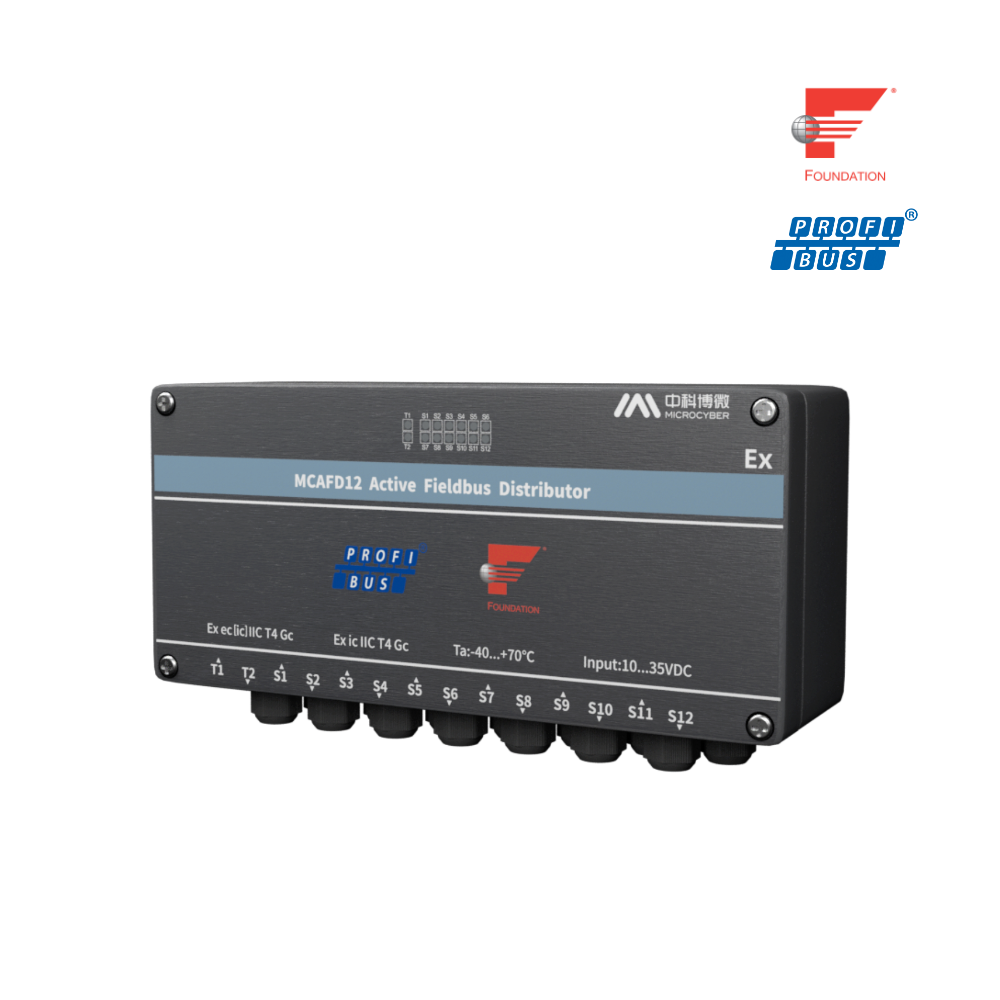

MCAFD4/8/12 有源現場總線分配器
MCAFD系列有源現場總線分配器適合于FF-H1和PROFIBUS PA現場總線應用，通過分配器將現場設備以主干線-分支的拓撲結構連接到系統，分配器的多重保護功能，保證系統安全運行。
MCAFD4/8/12 有源現場總線分配器(現場總線接線盒):
1. 總線供電，適用于符合IEC61158-2標準的現場總線
2. LED 指示燈故障診斷
3. 端口短路保護功能，隔離故障設備自動總線終端
4. 安裝或拆卸現場總線設備，不影響總線其他設備的正常運行每個現場總線接線盒最多可掛
5. 接 4/8/12個現場總線設備
6. 防護等級: IP67
7. 防爆等級: Ex ec [ic] ⅡC T4 Gc、Ex ic ⅡC T4 Gc
產品描述
MCAFD4/8/12 有源現場總線分配器(現場總線接線盒): MCAFD系列有源現場總線分配器適合于FF-H1和PROFIBUS PA現場總線應用，通過分配器將現場設備以主干線-分支的拓撲結構連接到系統，分配器的多重保護功能，保證系統安全運行。MCAFD系列產品通過了本安防爆認證與中國國家強制性產品認證，用戶現場使用中有效保障了人員安全、設備穩定及生產流程的順暢進行。無論是面對復雜多變的工作環境，還是高標準的安全要求，MCAFD系列產品都能為您提供精準的數據傳輸與可靠的安全防護。

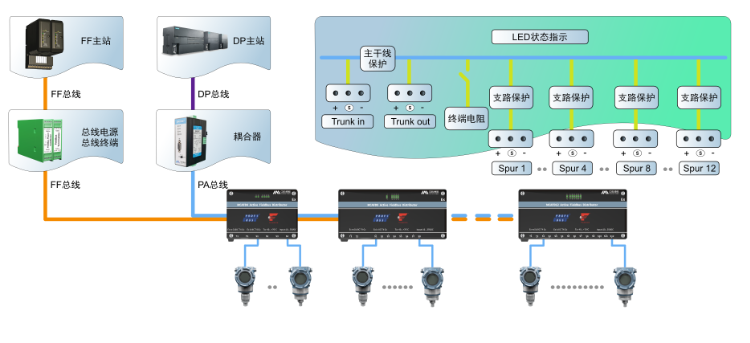

MCAFD4/8/12 有源現場總線分配器(現場總線接線盒)接線圖：
MCAFD4/8/12 有源現場總線分配器(現場總線接線盒)技術指標：
型號 | MCAFD4 | MCAFD8 | MCAFD12 |
空載電流功耗 | ＜10mA | ＜15mA | ＜20mA |
功耗 | ＜180mW | ＜250mW | ＜350mW |
接口 | ·PROFIBUS PA ·FOUNDATION Fieldbus H1 | ||
電氣接頭數量 | 4 | 8 | 12 |
接線端子 | 彈簧式PCB接線端子（3針） | ||
支線輸出電壓 | ≤32VDC | ||
支線最大輸出電流 | 60±0.5mA | ||
短路保護電流 | ＜800uA | ||
主線和支線壓降 | ＜1V | ||
尺寸 | 170x80x145 | 260x100x145 | 260x100x145 |
工作溫度 | -40℃～＋70 ℃ | ||
防護等級 | IP67 | ||
防爆標志 | ·Ex ec [ic] ⅡC T4 Gc ·Ex ic ⅡC T4 Gc | ||
