概述

某些導體或半導體的電阻值具有隨溫度變化而呈現規律性變化的特性。利用這種特性測量溫度的元件（導體或半導體）稱為電阻溫度計。工業用鉑熱電阻是電阻溫度計中金屬導體電阻溫度計的一種。本文對國家標準《GB/T 30121-2013 工業鉑熱電阻及感溫元件》中電阻溫度關系的換算方法作簡要介紹。以下將該國家標準簡稱為標準。

標準適用于溫度系數為 α=0.003851/℃ 的工業鉑熱電阻Pt100(以下簡稱Pt100)。標準規定了 Pt100 電阻溫度關系，以及允差等級、引線方式、試驗等要求。電阻溫度的關系用卡倫德-范杜森公式描述，可以用溫度值代入該公式計算出對應的電阻值。標準中給出了 -200℃~850℃ 范圍內、間隔 1℃ 的計算電阻值，從而形成的分度表。

溫度系數 α 的計算公式為：

式中：

R₁₀₀  是溫度為100℃ 時的電阻值；

R₀  是溫度為 0℃ 時的電阻值。

卡倫德-范杜森公式

卡倫德-范杜森（Callendar-Van Dusen）公式，以兩位科學家的名字命名，以下簡稱 CVD 公式。

公式中參數：

Rt : 溫度為 t℃ 時的電阻值

R₀ : 溫度為 0℃ 時的電阻值

t : 溫度值

公式中常數 :

CVD 公式是用溫度值計算對應 Pt100 的電阻值。標準中分度表內電阻值的小數部分按四舍五入原則保留2位。部分 Pt100 電阻值未做四舍五入的計算結果，見下表：

R₀ (t=0℃時的電阻值)不同的 Pt10、Pt50、Pt200、Pt500、Pt1000 等鉑熱電阻，可以用 CVD 公式計算出的電阻值再乘以系數 (R₀/100Q)，從而得到不同 R₀ 鉑熱電阻的分度表。小數部分的取舍視應用精度的需求而定。

依據標準中分度表可繪制出下圖所示的 Pt100 溫度與電阻的關系曲線。圖中曲線是將每隔 1℃ 的電阻值連接而成。

從圖中可以看出 Pt100 的電阻值隨溫度變化的曲線近似一條直線。

電阻計算溫度

CVD 公式可以用溫度值計算出 Pt100 的電阻值。而溫度測量是將電阻值計算成溫度值，計算方法有公式法與查表法兩種。

l公式法一：

當 R≧100Ω 時，計算公式是：，即 t≧0℃ 時 CVD 公式的逆函數；當 R＜100Ω 時，計算公式是：

是用 t＜0℃ 分度表生成的五階擬合多項式。兩個公式來自于 ADI 官網的應用文章，其中 t_R 是 Pt100 的溫度；其它參數同 CVD 公式。用工具軟件驗證過，計算誤差小于 0.002℃，適合于精度要求較高的應用。

l公式法二：

計算公式為溫度系數計算公式衍化出的公式：t_R =(R-Ro)/(a x Ro)。其中 R 是測量電阻值、t_R 是其對應的溫度值，其它參數同上列溫度系數公式。該公式法可以粗略計算溫度值，適用于較小的溫度范圍內、精準度要求不高的應用。在 0℃～100℃ 間，計算誤差小于 0.4℃。超出這個溫度范圍時，誤差將逐步擴大。

l查表法：

用測量到的電阻值（R）查 Pt100 分度表，可定位到分度表中相鄰兩個電阻值（R_h、R_l）之間或與某個電阻值相等。與某個電阻值相等時，可直接讀出該電阻值對應的溫度值。定位在兩個電阻值之間時，可用公式  計算出溫度值的小數部分。其中 R_h 是相鄰的較大電阻值、R_l 是相鄰的較小電阻值。然后用 R_l 對應整數溫度值加上公式計算出的小數部分，即可得到計算后的溫度值,即 t=t_l+k , 式中的 t_l 是較小電阻值對應的整數溫度值。

上述查表法中的分度表過于龐大，也可以適當刪減。刪減分度表后仍可用上述查表法計算溫度值，合計溫度值時的公式改為 t=t_l +k(t_h-t_l ) ,其中 t_h 是較大電阻值對應的溫度值，其它參數定義同上。

中科博微的溫度變送器

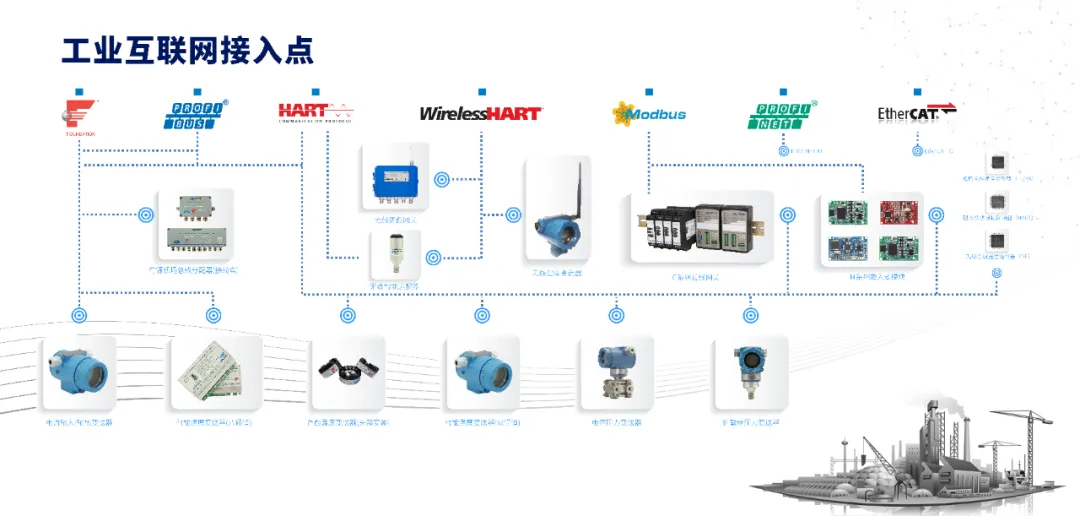

工業互聯網接入點
