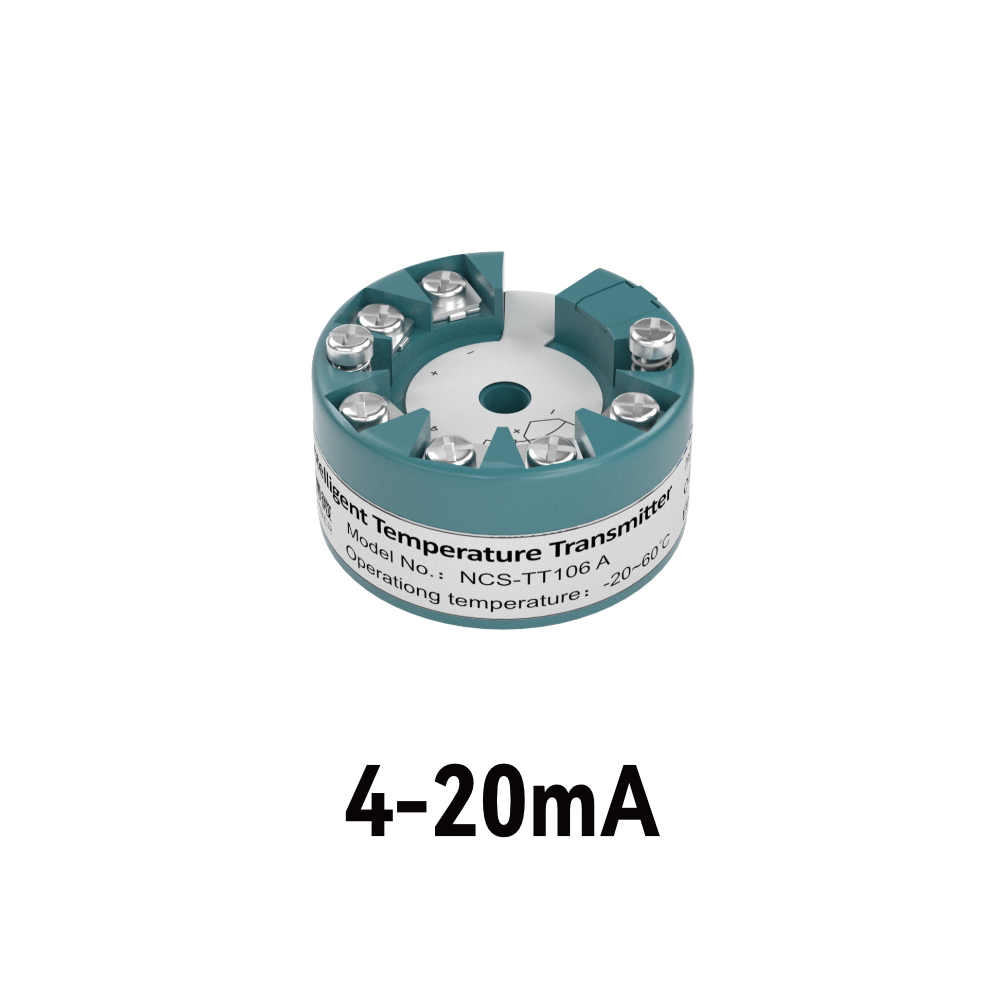

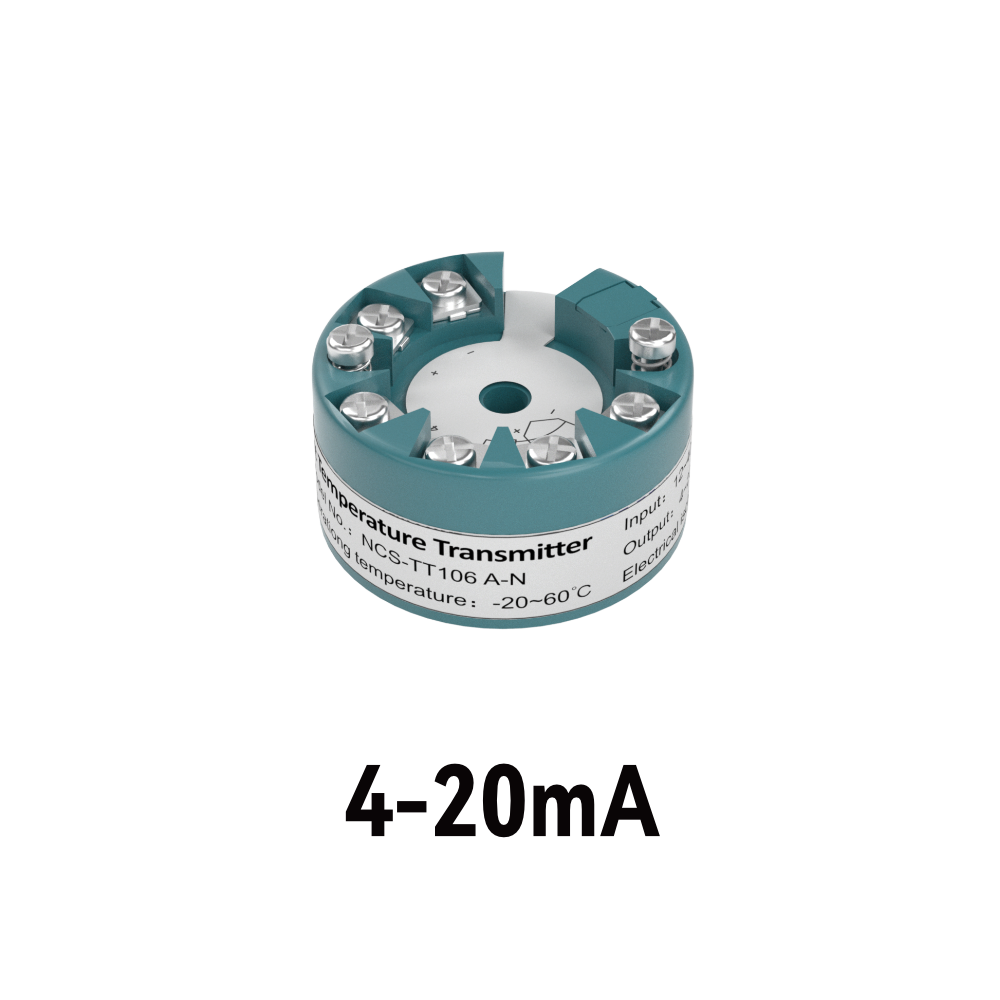

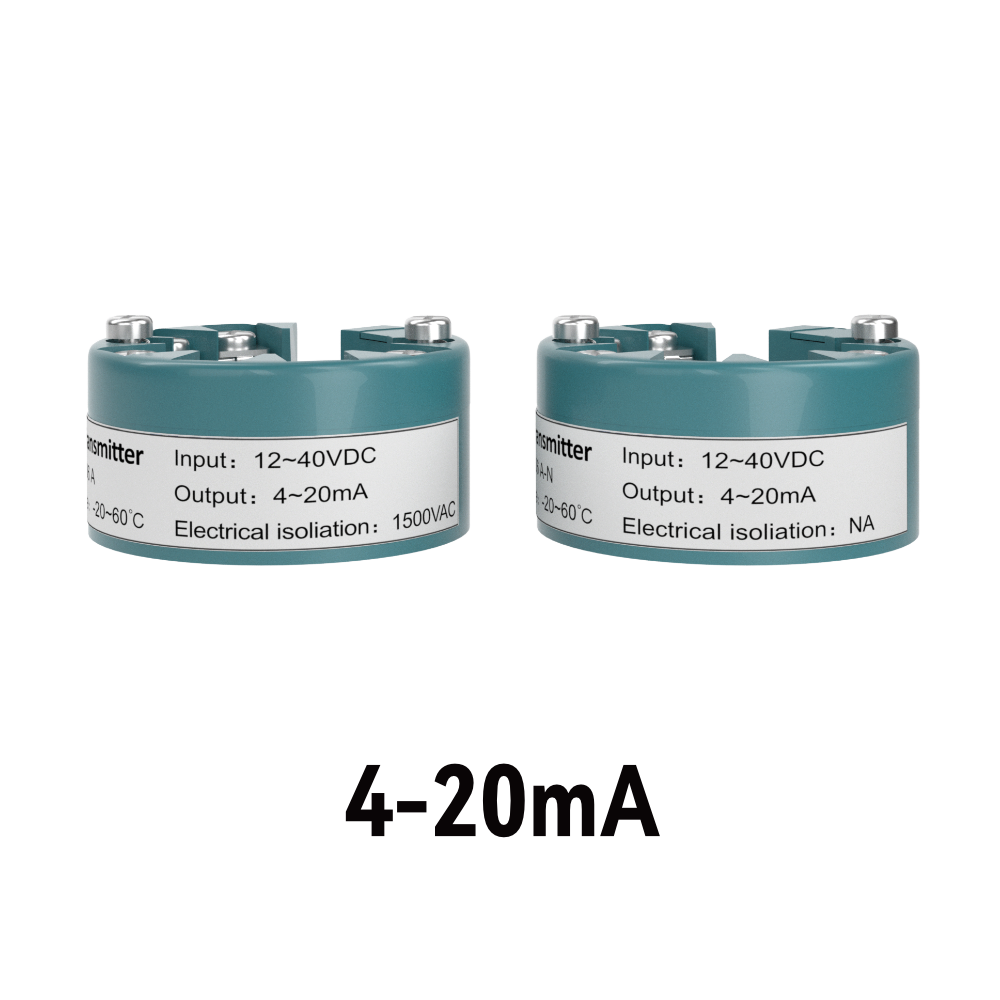

NCS-TT106A 系列溫度變送器
NCS-TT106A 系列溫度變送器是一款單通道模塊式溫度變送器，可適用于多種熱電阻(RTD)、熱電偶(TC)、電阻(Ω)及電壓(mV)傳感器測量。NCS-TT106A 系列溫度模塊支持 4～20mA 模擬電流信號輸出，可以廣泛應用于石油、化工、電力、冶金等行業。
NCS-TT106A 系列智能溫度變送器特點：
1. 4-20mA 電流輸出
2. 單通道，支持多種熱電阻、熱電偶傳感器
3. 熱電阻支持 2、3 線制接線方式
4. 工作電壓：12-40V DC
5. 測量精度（Pt100：±0.1%量程或±0.2℃）

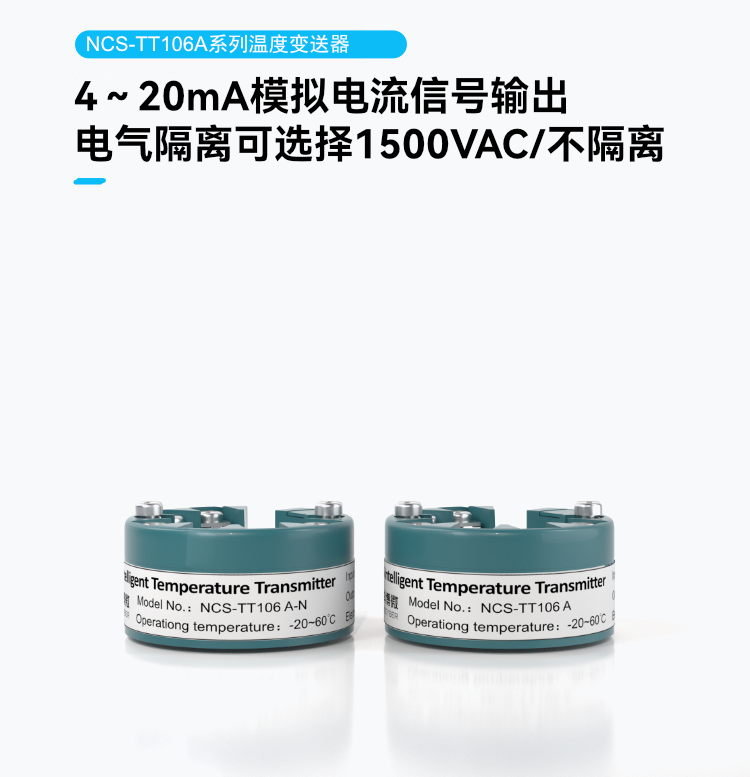

6. 電氣隔離可選擇 1500VAC/不隔離
產品描述
NCS-TT106A 系列溫度變送器：包括頭部安裝式 NCS-TT106A 與導軌式 NCS-TT106A-R1，是新一代智能溫度模塊，是過程控制中不可缺少的現場設備。該設備集成了豐富的功能模塊，既可以實現一般的檢測功能，也可以實現復雜的控制策略。
溫度變送器外形尺寸圖 ：
尺寸圖（單位：mm）
溫度變送器接線圖 ：
NCS-TT106A 采用數字化技術，可適用于多種熱電阻及熱電偶傳感器，量程范圍寬，現場與控制室之間接口簡單，并可大大減少安裝、運行及維護的費用。
NCS-TT106A 系列溫度模塊支持 4～20mA 模擬電流信號輸出，可以廣泛應用于石油、化工、電力、冶金等行業。
NCS-TT106A 溫度變送器熱電阻技術指標：
類型 | 測量范圍 | 最小測量范圍 | 轉換精度(取較大值) |
Pt100 | -200.0～850.0℃ | 20℃ | ±0.1%量程或±0.2℃ |
Cu50 | -50.0～150.0℃ | 20℃ | ±0.1%量程或±0.2℃ |
B | 400～1800℃ | 500℃ | ±0.1%量程或±1.5℃ |
E | -100～1000℃ | 50℃ | ±0.1%量程或±0.5℃ |
J | -100～1200℃ | 50℃ | ±0.1%量程或±0.5℃ |
K | -180～1372℃ | 50℃ | ±0.1%量程或±0.5℃ |
N | -180～1300℃ | 50℃ | ±0.1%量程或±0.5℃ |
R | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ |
S | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ |
T | -200～400℃ | 50℃ | ±0.1%量程或±0.5℃ |
Wre3-25 | 0～2315℃ | 500℃ | ±0.1%量程或±1.5℃ |
Wre5-26 | 0～2310℃ | 500℃ | ±0.1%量程或±1.5℃ |
NCS-TT106A 智能溫度變送器詳細數據一覽：
輸入信號 | RTD：Pt100，CU50； TC：B，E，J，N，K，R，S，T，Wre3-25,Wre5-25 |
通道數 | 單通道 |
RTD接線方式 | 2、3線制 |
工作電源 | 12～40 VDC |
輸出信號 | 4～20mA |
電氣隔離 | 1500VAC/不隔離 |
工作溫度 | -20℃～60℃ |
濕度范圍 | 5%～95%RH |
啟動時間 | ≤5秒 |
更新時間 | 1s達到最終值的90% |
EMC | 符合GB/T 18268.1-2010、EN61326.1-2013 |
防護等級 | 端子IP00 外殼IP40 |
電壓影響 | ±0.005%/V |
報警信號 | IH=21mA、IL=3.8mA |
電流精度 | 0.03% |
